データセンターにおける
　　　　バッテリー管理の重要性

求められる停電時の非常用電源供給手段としての確実性

鉛バッテリーは、設置場所の環境（温度、湿度）によって劣化の進行が異なります。
誤った充電や取り扱い時の衝撃などによっても影響を受けやすく、劣化の進行度合いによっては、必要電力を十分蓄電できなくなってしまう可能性があります。
このような状態で停電が発生すると、継続に要する電力が供給できなかったり、発電機の始動用電力が供給できず、発電機が使えない事態が想定されます。

データセンターにおけるバッテリー管理の在り方

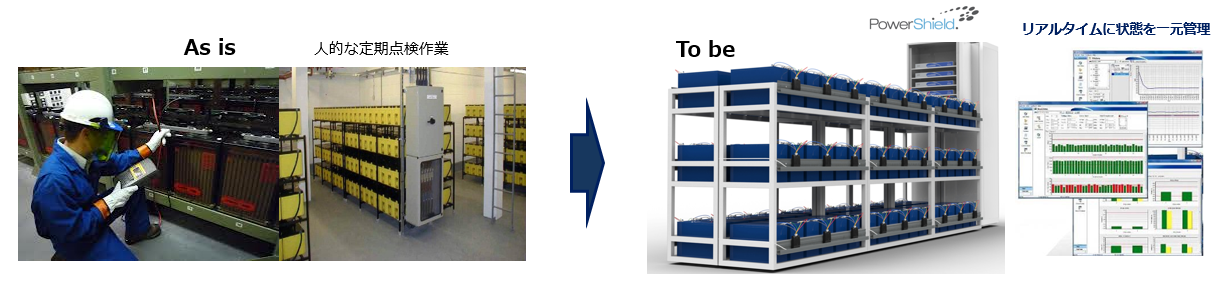

バッテリーの個々の状態変化をモニタリング

バッテリーの性能低下の事態を避けるためには、定期的にバッテリー
の状態管理を実施する必要があります。
しかし、定期検査行う場合、以下の課題が生じてしまいます。
　①リソース不足（人員、時間、検査スキル）
　②バッテリー技術の進化（仕様特性の理解、バッテリーの知識）
　③施設規模の拡大化（人による検査の限界と安全性の不安）
　④検査実施間隔（実施頻度的に傾向が分析ができない）
　⑤検査実施コスト
これらの課題解決をし、非常用電源として確実な状態維持をするため
海外の多くのデータセンターで採用されているバッテリー
マネージメントシステム（BMS）の導入をお勧めしています。

製品ラインナップ	/　バッテリー監視システム

製品ラインナップ

/　バッテリー監視システム

PowerShield ソリューション紹介動画

PowerShield Overview

PowerShield | Instllation Overview

１．PowerShield 8 バッテリーマネージメントシステム

　　データセンター管理というプレッシャーのかかる世界で、PowerShieldは、安心感を提供します。

　　　デジタル経済の中心であるデータセンター事業者は、可能な限りコストを抑え、高い可用性を維持するためのプレッシャーと戦って
　　　います。
　　　PowerShieldは、バッテリー監視システムのグローバルサプライヤーで、電源バックアップを常に利用できるようにすることで、
　　　データセンターが最大の可用性を達成できるよう支援します。

　　PowerShield 8とは？

　　　PowerShield 8は、バッテリーデータを確実に監視・収集するための堅牢なハードウェアデバイスと、スマートなソフトウェア
　　　ダッシュボードを組み合わせたものです。
　　　これらのデバイスは、バッテリーの状態をリアルタイムで表示し、将来のパフォーマンスに関する予測的な分析を提供します。
　　　これらはすべて、バッテリー管理に関する世界トップクラスの技術的専門知識によって支えられています。

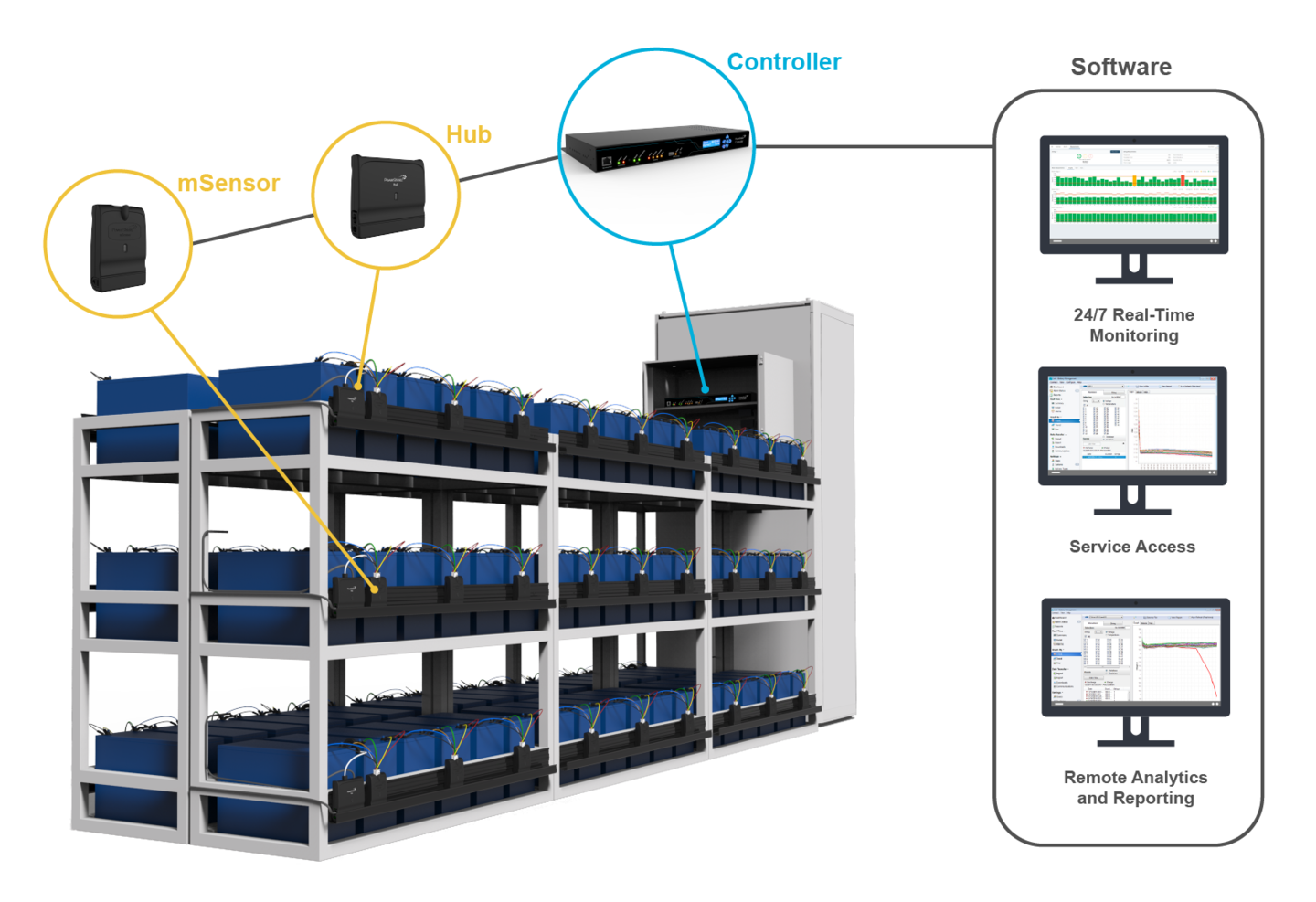

PowerShield8 バッテリー管理システム構成例

PowerShield8

■Link battery management software

　バッテリー・システムの健全性と性能を知るための窓口です。
　これにより、十分な情報を得た上で迅速かつ積極的な意思決定を行うことができます。PowerShield 8システムに同梱されているLinkソフト
　ウェア・アプリケーションは、コントローラを管理し、すべてのバッテリー測定値をデータベースに記録して、表示、傾向分析、レポート作成
　を行います。

■Controller

　Controllerは、4秒間隔で電池と動作環境から収集したすべての関連データを取り込み、処理し、保存するインテリジェントなハードウェア
　デバイスです。PowerShield 8はMXとLXの2つのController オプションで柔軟性とスケーラビリティを提供します。
　Controller MXは、最大4ストリングの小型から中型のバッテリーシステム用に設計されています。
　Controller LXは、最大8ストリングスまでの大規模なバッテリーシステムに対応しています。

■Hub

　各バッテリーストリングに設置されたハブは、バッテリーバンクの現在および将来の状態を正確に把握するために必要バッテリーラックに設置
　されたセンサーからの入力を受けて、Controllerに接続します。また、外部センサーと接続し、電流や周囲温度を測定したり、湿度を測定する
　センサーを搭載し、これらのデータをControllerに伝達し集計しています。な様々なデータポイントを接続します。

■mSensors

　mSensors は、すべてのバッテリーのデータを迅速かつ正確に記録することを可能にします。バッテリーに設置されたmSensorは、VRLA、
　VLA、Ni-Cdバッテリーの個々の電圧（DCおよびリップル）、インピーダンス（オーミック値）、温度を収集します。

PowerShield8の特長

　　●IEEE/IECに準拠

　　●対応バッテリータイプは、
　　　・鉛酸（2V,4V,6V,8V,12V,16V)
　　　・Ni-Cd（1.2V,3.6V)

　　●監視対象数も小規模から上限無く拡張が可能

　　●バッテリーメーカーは問いません

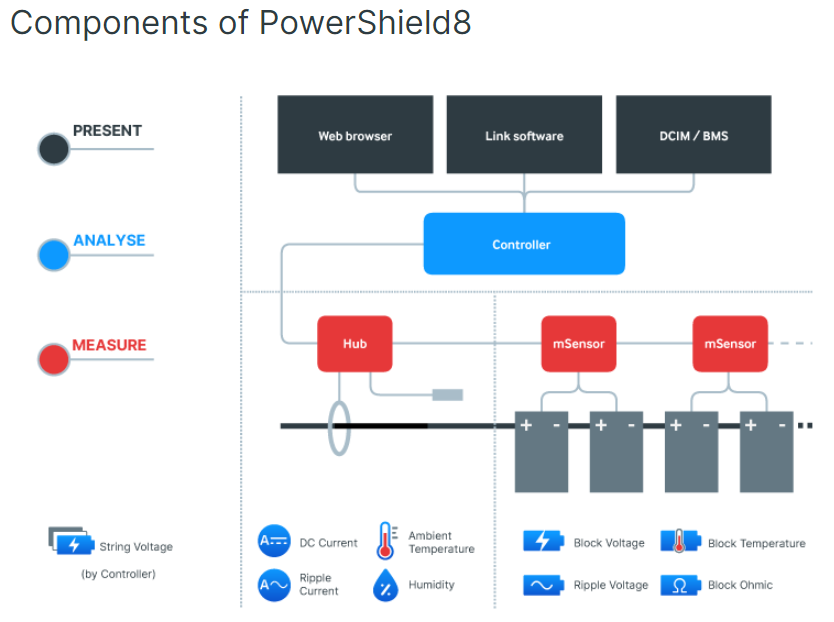

PowerShield8のコンポーネントと役割

PowerShield8の導入効果

・バッテリーメンテナンス工数の削減
・バッテリー投資コストの抑制
・メンテナンス作業の安全性の向上
・非常用電源の信頼性の向上

２．Reporting Service

PowerShieldレポートサービスは、PowerShieldバッテリ監視システムによって生成、収集されたすべての情報を分析するためのスタッフ、専門知識、またはリソースがない場合にご利用いただく最適なオプションです。

PowerShieldレポートサービスは、バッテリーデータ分析の専門家の助言を受けるための費用対効果の高いサービスです。
PowerShield Reporting Service に契約することで、予防的なバッテリー管理アプローチの利点を実感して、バッテリーサービスの寿命を最適化し、バッテリー資産の総所有コストをより効果的に管理いただけます。

以下の収集データより、傾向分析を行い潜在的なバッテリー障害を特定し、バッテリーの寿命を特定して管理するのに役立ちます。
収集データ：

周囲温度
フロート電圧
ストリング電流
個々のバッテリー温度
電池単体のインピーダンス（抵抗値）
個々のバッテリー電圧

サービスの流れ：
毎日１回、PowerShield システムはバッテリーデータをPowerShield社の安全なサーバーに送信します。PowerShield社側からお客様ネットワークにアクセスしないので、システムセキュリティの完全性が維持されます。
毎月、お客様のバッテリーデータを分析し、PowerShieldのバッテリーエキスパートがバッテリーの全体的な状態に関するレポートを作成し、お客様が取るべきアクションを提示します。
これらのサービスにより、お客様バッテリー管理スタッフは、バッテリー状態に沿ったアクションを自信を持って対処し、他の重要なタスクにも専念できます。
